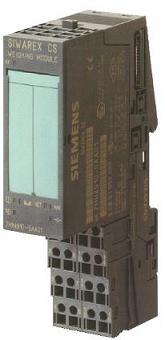

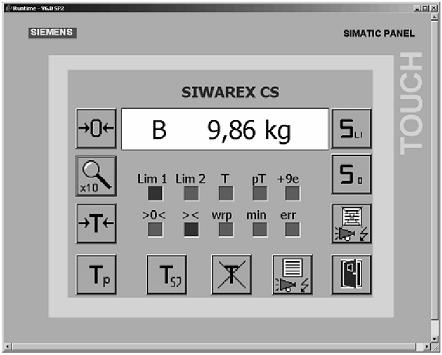

 Nowy moduł wagowy w rodzinie SIWAREX – moduł SIWAREX CS jest urządzeniem uzupełniającym gamę dostępnych elementów pola oddalonego ET200S będącego częścią systemu SIMATIC.Podstawowym zadaniem, które realizuje moduł jest pomiar sygnału napięciowego generowanego przez mostek tensometryczny znajdujący się w celi pomiarowej. Sygnał jest konwertowany do postaci liczbowej, która odpowiada ważonej masie. Konwersja następuje z wykorzystaniem charakterystyki parametryzowanej podczas kalibracji modułu SIWAREX CS może być użyty dla wielu aplikacji związanych z pomiarem wagi i siły, tj.: wagi zbiornikowe, wagi pomostowe, pomostowe-przejezdne, wagi do kontroli stanu zapełnienia, kontrola obciążenia suwnic oraz dla innych pomiarów sił i obciążeń. Podstawowe cechy modułu SIWAREX CS: • Jednolita, systemowa komunikacja zgodna ze standardem SIMATIC • Konfiguracja i programowanie zgodne ze standardami SIMATIC • Możliwość wykorzystania w polach oddalonych ET200S • Komunikacja poprzez sieć PROFIBUS • Wewnętrzna rozdzielczość pomiarowa na poziomie 65000 działek, dokładność 0,05% • Legalizacja dla 2000d (OIML R76) • Zewnętrzny wyświetlacz cyfrowy • Łatwa konfiguracja poprzez RS232 i oprogramowanie SIWATOOL CS • Możliwość kalibracji teoretycznej (bez mas wzorcowych) • Wymiana modułu bez konieczności powtórnej kalibracji SIWAREX CS jest kompaktowym modułem funkcyjnym przeznaczonym do bezpośredniego montażu w kasecie pola oddalonego ET200S. Zasilanie modułu jest realizowane poprzez moduł zasilający PM pola i wewnętrzną magistralę zasilającą. Zaciski podłączenia cel pomiarowych i portu komunikacyjnego RS232 są wyprowadzone poprzez typowy terminal zaciskowy stosowany w ET200S. Użycie takiego terminala umożliwia wymianę modułu SIWAREX bez rozłączania i powtórnego łączenia kabli. SIWAREX CS posiada możliwość monitorowania poziomu sygnału wejściowego. Definiowane są dwa poziomy (min/max), po osiągnięciu których w jednostce centralnej CPU generowane są alarmy i wykonywane są właściwe bloki programowe. Moduł jest fabrycznie wstępnie skalibrowany – to znaczy, że uruchamiając wagę nie trzeba jej kalibrować według mas wzorcowych. Wystarczająca jest tzw. kalibracja teoretyczna polegająca na przepisaniu parametrów celki do modułu SIWAREX. W przypadku uszkodzenia modułu i konieczności jego wymiany nie jest wymagana powtórna kalibracja wagi. Jednolita i spójna komunikacja z wszystkimi komponentami systemu SIMATIC zapewnia łatwą, szybką, niezawodną i tanią integrację wagi w systemie sterowania procesem. Poza komunikacją systemową SIMATIC moduł wagi wyposażony jest w dwa porty komunikacyjne szeregowe. Port TTY umożliwia połączenie modułu SIWAREX z zewnętrznymi, dedykowanymi wyświetlaczami cyfrowymi. Wyświetlacze mogą pokazywać status wagi oraz legalizowany wynik pomiaru. Port RS232 służy do połączenia wagi z komputerem PC – przede wszystkim do celów parametryzacji i diagnostyki modułu, ale istnieje również możliwość wykorzystania opisanego protokołu komunikacyjnego do zbudowania własnej wizualizacji pracy aplikacji. Alternatywnie można również ten port komunikacyjny wykorzystać do połączenia SIWAREX z innymi sterownikami programowalnymi.  Programowanie aplikacji wykorzystującej SIWAREX CS odbywa się za pomocą standardowych narzędzi służących do programowania sterowników SIMATIC S7 – STEP 7. W przeciwieństwie do integracji wagi ze sterownikiem za pomocą portu szeregowego RS232 nie zachodzi tu konieczność uzupełniania konfiguracji sterownika o taki port oraz nie zachodzi konieczność oprogramowania komunikacji opierającej się na RS232 i określonym protokole komunikacyjnym.W skład oprogramowania które jest dostarczane z modułem wchodzi narzędzie konfiguracyjne SIWATOOL CS oraz projekt startowy dla STEP 7. Projekt startowy składa się między innymi z aplikacji dla paneli TP170, OP170, MP270, MP370, której funkcjonalność pokrywa się z funkcjonalnością aplikacji konfiguracyjnej SIWATOOL CS. Znaczy to, że bez dodatkowej pracy ze strony programisty może on zbudować aplikację dla wymienionych paneli, która w pełni obsługuje funkcjonalność modułu SIWAREX CS. |
